德國韋斯林市，2018 年 6 月 28 日 - OPEN MIND Technologies AG 推出 2018.2 版 hyperMILL® CAD/CAM 套件。在此新版本中，多種功能(例如鉆孔和型腔識別以及 3D 優化粗加工)均得到進一步改進。但最重要的新增功能是 CAD 方面：hyperCAD®-S。專為 CAM 編程設計的此款 CAD 軟件為網格、曲面和實體帶來的許多類似挑戰提供了有效解決方案，能夠創造出高精度的組件和工具。數據現在可獨立于原始 CAD 系統為后續 NC 編程準備。

在 hyperMILL® 2018.2 中，先前版本中的一大新功能得到進一步改進，這就是電極模塊，可從部件幾何形狀中要加工的凹陷區域的面上自動產生電極。現在通過“虛擬電極”功能，在各個不同位置均可生成已創建的電極副本。這些副本將進行碰撞檢查并被指派主電極的技術值或新技術值。電極銑削期間，將相應處理這些值。每個副本的參考坐標系和電解位置都包括在報告之內。

簡化分析

hyperCAD®-S 中的一項新功能可以測量兩個外形之間的距離。此功能可用于面模型、實體、網格或毛坯。這可支持使用“整體擬合”功能創建的面與原始面進行比較。此外，還可非常快速地查看鑄造余量。常用的“纏繞”命令現在新增“徑向”模式，這能以恒定的徑向長度將旋轉實體上徑向?qū)R的曲線或文本展開，這對雕刻和輪胎標注很有用。

為便于更改銑削邊界和車削輪廓，hyperMILL® 2018.2 提供了“V 草圖”命令。這用于將幾何約束指派到 2D 輪廓。在更改單個輪廓時，草圖將使用依存關系自動更新。還可使用尺寸約束和參數列表編輯 V 草圖的值。

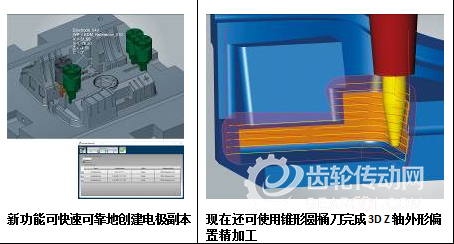

新功能可快速可靠地創建電極副本

現在還可使用錐形圓桶刀完成 3D Z 軸外形偏置精加工


關于 OPEN MIND Technologies AG

OPEN MIND 是全球最受歡迎的強大 CAM 解決方案開發商之一，產品專門用于獨立于機床和控制器的編程。

OPEN MIND 可設計 CAM 優化解決方案，包括大量其他產品無法提供的創新功能，顯著提升了編程和加工性能。hyperMILL® CAM 系統中高效內嵌了諸如 2,5D、3D 以及 5 軸銑削/銑削車削等策略，以及諸如 HSC 和 HPC 等加工操作。歸功于 hyperMILL® 與當前所有 CAD 解決方案和眾多編程自動化工具的全面兼容性，客戶可最大限度地享受產品的優勢。

根據 CIMdata 編制的 2017 年 NC 市場分析報告，OPEN MIND 是世界前五大 CAD/CAM 制造商之一。OPEN MIND 的 CAD/CAM 解決方案可滿足汽車、工具和模具制造、生產加工、醫療、加工車間、能源和航空業的最高需求。OPEN MIND 的業務遍布亞歐美等所有重要市場，是一家 Mensch und Maschine 公司。
