在現代汽車中，葉片泵主要用作液壓助力轉向泵，并且葉片式轉向泵使用越來越普遍，這與其體積小、重量輕、壓力高(14MPa)、壽命長、可靠性高有關.汽車葉片泵應用汽車動力轉向系統，能夠保證汽車高速運轉時轉向靈活性。

零件信息及客戶的要求

加工零件：葉片泵

材 料：高硅鋁(含硅>14%)

機 床：立式加工中心

冷卻方式：外冷+水冷

加工部位：葉片泵錐孔

壽命要求：20000件

零件加工難點

此零件的加工難點在于：材料難加工，加工面積大，壁厚5MM,孔底大錐面，孔壁破口，對于刀具要求極高。在加工過程中，由于工件存在破孔且壁薄，機床無內冷，工件易變形。

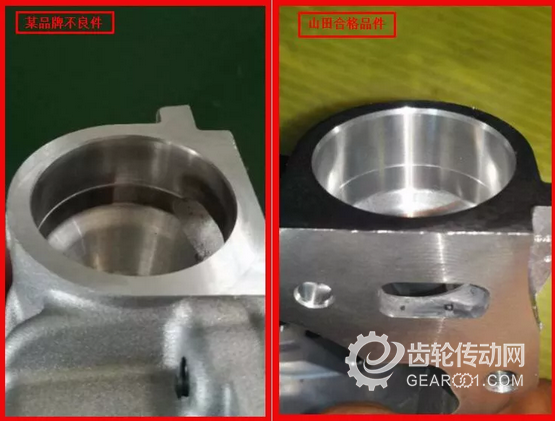

客戶目前使用多個知名品牌刀具均出現孔徑發黑，孔口刀紋，粗糙度不良，孔徑不穩定等不良問題，導致刀具壽命不達標，換刀頻繁，報廢率增加，大大增加了客戶成本。

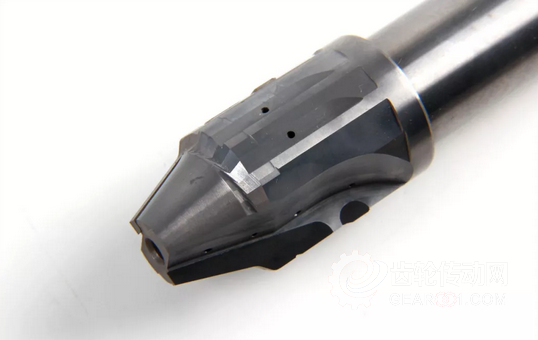

山田優化刀具

設計特點：

1.根據產品的結構，合理設計了刀體結構。

2.根據客戶材料特性，選擇更適合的復合片材料。

3.獨特的刃口角度設計以及刃口加工工藝。
