大胆免费视频_欧美另类人妖_快播av在线_91欧洲亚洲中日韩在线观看_亚?成人一区在线?看_亚洲免费视频免在线观看


齒輪工業(yè)領(lǐng)域服務(wù)平臺(tái),行業(yè)技術(shù)的領(lǐng)航者;
把齒輪傳動(dòng)之脈搏,譜信息時(shí)代之新篇!
當(dāng)前位置: 首頁(yè) » 技術(shù)中心 » 研究與開(kāi)發(fā)

蝸桿齒面裂紋原因分析及工藝改進(jìn)

發(fā)布時(shí)間:2023-08-17 | 來(lái)源:機(jī)電工程技術(shù) | 作者:王海濤等
   針對(duì)蝸桿等齒輪類(lèi)零件加工中易出現(xiàn)齒面裂紋這一問(wèn)題,建立了以蝸桿齒面裂紋為頂事件的故障樹(shù),對(duì)造成該頂事件的故障原因進(jìn)行逐級(jí)分解,從設(shè)計(jì)硬度、鍛件毛坯、熱處理、磨削工藝等方面對(duì)故障原因進(jìn)行逐一分解,通過(guò)查閱設(shè)計(jì)標(biāo)準(zhǔn)、鍛件毛坯化學(xué)分析對(duì)設(shè)計(jì)硬度及鍛件毛坯原因進(jìn)行了排除;分析過(guò)程中開(kāi)展了材料熱處理檢查和金相組織檢測(cè),分析結(jié)果顯示蝸桿齒面裂紋呈現(xiàn)二次淬火磨削燒傷特征和回火燒傷特征,蝸桿加工過(guò)程中磨齒工藝參數(shù)不合理,對(duì)磨削燒傷開(kāi)展了故障機(jī)理分析,給出了工藝改進(jìn)措施,最后采用磨削前低溫回火消除內(nèi)應(yīng)力,調(diào)整砂輪轉(zhuǎn)速和進(jìn)給量等磨削工藝參數(shù)解決了蝸桿齒面裂紋問(wèn)題。對(duì)齒輪類(lèi)零件產(chǎn)生齒面裂紋的原因分析方法與實(shí)際問(wèn)題的解決具有指導(dǎo)意義。

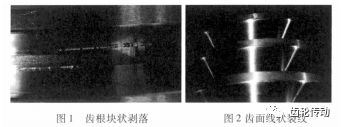

  蝸桿通常與蝸輪配合使用組成交錯(cuò)軸齒輪副,可作為減速裝置的重要傳動(dòng)結(jié)構(gòu)。為得到較高的傳動(dòng)效率,蝸桿要求表面硬度和加工精度相對(duì)較高,若蝸桿熱處理和加工工藝不恰當(dāng),容易在蝸桿齒面形成裂紋,影響蝸桿齒面的疲勞強(qiáng)度。某批次蝸桿材料選用 17CrNiM06,是某動(dòng)力傳動(dòng)減速機(jī)的主要傳動(dòng)部件,在磨齒加工過(guò)程中在其齒根、齒面發(fā)現(xiàn)多條不同程度的裂紋,大部分在粗磨工序出現(xiàn)裂紋,其中一件在精磨工序出現(xiàn)裂紋,裂紋主要表現(xiàn)為齒根塊狀剝落、齒面靠近齒根線狀裂紋及由齒根到齒頂散射的線狀裂紋形式,裂紋肉眼可見(jiàn),觸感明顯,嚴(yán)重位置有爆裂現(xiàn)象,如圖1~ 2所示。






  為有效開(kāi)展蝸桿齒面裂紋原因分析,本文針對(duì)蝸桿在加工中出現(xiàn)齒面裂紋的問(wèn)題,采用故障樹(shù)的方法, 建立了以蝸桿齒面裂紋為頂事件的故障樹(shù),從設(shè)計(jì)、鍛件毛坯、熱處理、磨削加工等方面自頂向下對(duì)故障樹(shù)進(jìn)行展開(kāi),完成故障樹(shù)的建立;隨后按照自底向上的方法對(duì)故障樹(shù)中可能造成蝸桿齒面裂紋的原因即底事件進(jìn)行了逐一分析和問(wèn)題排查,在對(duì)故障機(jī)理進(jìn)行深入分析的基礎(chǔ)上通過(guò)問(wèn)題復(fù)現(xiàn)等手段對(duì)故障進(jìn)行了定位,并給出了相應(yīng)的解決措施,通過(guò)實(shí)踐驗(yàn)證了措施的有效性,有效解決了蝸桿磨削產(chǎn)生裂紋的問(wèn)題。本文對(duì)如何建立故障樹(shù)、通過(guò)故障樹(shù)分析解決實(shí)際問(wèn)題及開(kāi)展類(lèi)似齒面裂紋的故障原因分析,提供解決方案等都具有實(shí)際的指導(dǎo)意義。

  一、故障原因分解

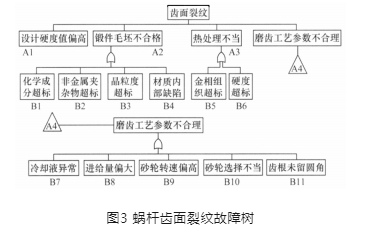

  故障樹(shù)圖一般指的是一種性質(zhì)十分特殊的倒立式的樹(shù)狀邏輯因果關(guān)系圖,主要通過(guò)事件符號(hào)、邏輯門(mén)符號(hào)和轉(zhuǎn)移符號(hào)表述故障事件之間的因果關(guān)系。建立故障樹(shù)時(shí),應(yīng)從頂事件出發(fā),逐級(jí)向下分解,找出造成頂事件的直接原因即中間事件,重復(fù)上述步驟直至中間事件不能再次分解或者在實(shí)際分析過(guò)程中沒(méi)必要再次進(jìn)行分解,最底層的輸入事件即所要分析的底事件。通過(guò)該方法建立以蝸桿齒面裂紋為頂事件的故障樹(shù)如圖3所示。






  二、故障原因分析

  蝸桿齒面裂紋故障樹(shù)中已經(jīng)列出了可能造成蝸桿齒面裂紋的所有原因即底事件,根據(jù)已經(jīng)建立的蝸桿齒面裂紋故障樹(shù),通過(guò)對(duì)該故障樹(shù)中所有底事件進(jìn)行逐一分析和排除,對(duì)蝸桿齒面裂紋問(wèn)題進(jìn)行故障定位,找到造成本批次蝸桿齒面裂紋的真實(shí)原因。

  設(shè)計(jì)原因分析:蝸桿齒面裂紋蝸桿表面蝸桿材料為17CrNiM06,按 GB/T3480.5規(guī)定要求滲碳鍛鋼表面硬度660—800 HV或 HRC58—64,圖紙?jiān)O(shè)計(jì)滲碳淬火后表面硬度為HRC58— 62。符合國(guó)家標(biāo)準(zhǔn)要求。對(duì)比同類(lèi)產(chǎn)品蝸桿,其滲碳淬火后表面硬度設(shè)計(jì)值與該要求值吻合,故可排除設(shè)計(jì)硬度值偏高A1。

  鍛件毛坯分析:(1)針對(duì)鍛件化學(xué)成分的排查,根據(jù)鍛件廠家提供的自查記錄及鍛件化學(xué)成分表,蝸桿化學(xué)成分符合 17CrNiM06技術(shù)要求,不存在超標(biāo)情況,如表1所示,可排除鍛件化學(xué)成分超標(biāo)B1。

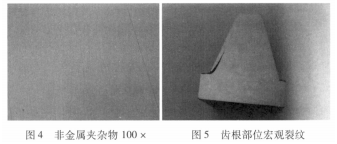

  (2)針對(duì)鍛件非金屬夾雜物進(jìn)行檢測(cè),沿蝸桿軸向取樣,按GB/T10561—2005《鋼中非金屬夾雜物含量的測(cè)定標(biāo)準(zhǔn)評(píng)級(jí)圖顯微檢驗(yàn)法》進(jìn)行非金屬夾雜物檢測(cè),非金屬夾雜物主要為D類(lèi)球狀氧化物,非金屬夾雜物級(jí)別為:A0,B0,c0,D0.5,DS0,放大100倍后如圖4 所示。同時(shí)根據(jù)鍛件廠家自查情況,蝸桿鍛件非金屬夾雜物級(jí)別符合鍛件技術(shù)要求及相關(guān)的國(guó)家標(biāo)準(zhǔn),不存在超標(biāo)情況,可排除鍛件非金屬夾雜物超標(biāo)B2。






  (3)對(duì)鍛件晶粒度的排查,根據(jù)鍛件廠家自查情況,蝸桿鍛件本質(zhì)晶粒度及實(shí)際晶粒度均為6級(jí),符合鍛件技術(shù)要求,不存在超標(biāo)情況,可排除鍛件晶粒度超標(biāo)B3。

  (4)針對(duì)鍛件內(nèi)部缺陷的排查,根據(jù)鍛件廠家自查情況,蝸桿鍛件在完成鍛造出廠前進(jìn)行了超聲波探傷,探傷報(bào)告顯示該鍛件產(chǎn)品合格,可排除鍛件材質(zhì)內(nèi)部缺陷B4。

  綜上所述,可排除鍛件毛坯不合理A2。

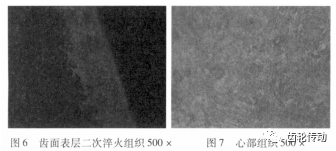

  熱處理分析:(1)針對(duì)滲碳淬火后金相組織超標(biāo)的排查,在拋光狀態(tài)下觀察,齒根位置有一處裂紋開(kāi)口較大,裂紋沿平行于齒面方向向節(jié)圓擴(kuò)展,裂紋長(zhǎng)度約8 mm,如圖5所示。在節(jié)圓表面存在數(shù)條微裂紋,裂紋垂直于齒面,在表面開(kāi)口較大,向內(nèi)逐漸變窄,裂紋尾部較尖銳,深度約 1 mm。

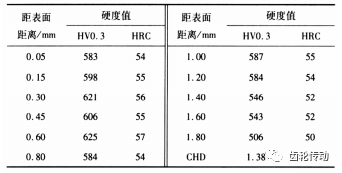

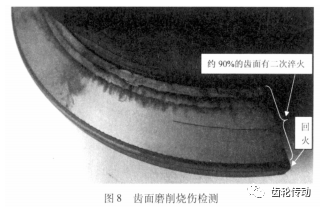

  腐蝕后對(duì)齒部進(jìn)行金相組織檢測(cè),在齒面沿齒高方向約90%的齒面有二次淬火組織(未回火馬氏體組織), 深度約為0.01 mm。二次淬火組織的分布與齒面磨削燒傷檢測(cè)觀察的磨削燒傷位置基本一致,如圖6所示。心部組織為板條馬氏體,晶粒度為6.5級(jí),如圖7所示。齒頂未見(jiàn)二次淬火組織,通過(guò)對(duì)齒頂進(jìn)行硬度檢測(cè),在距齒頂表面距離0.6 mm的范圍內(nèi)硬度為HRC54~57,越靠近齒頂表面的地方硬度值越低,在距離齒頂表面大約 0.6 mm的地方硬度值達(dá)到最高值,由此判斷0.6 mm為滲碳淬火層厚度,蝸桿齒頂部位在磨削加工過(guò)程中發(fā)生回火。齒頂硬度檢測(cè)數(shù)值如表2所示。






表2 齒頂硬度檢測(cè)數(shù)值




  齒根未磨區(qū)域表面組織為:細(xì)針狀馬氏體+彌散顆粒狀碳化物+少量殘余奧氏體,碳化物級(jí)別:1級(jí),馬氏體級(jí)別:2級(jí),殘余奧氏體級(jí)別:2級(jí),滿足技術(shù)要求。可排除滲碳淬火后金相組織超標(biāo)B5。

  (2)針對(duì)滲碳淬火后硬度超標(biāo)的排查,根據(jù)現(xiàn)場(chǎng)各熱處理工藝車(chē)間人員現(xiàn)場(chǎng)的自查分析記錄情,滲碳淬火熱處理完成后的試樣表面硬度保持在HRc59.2~59.7,芯部硬度為HRc34~35.6,該硬度符合相關(guān)標(biāo)準(zhǔn),無(wú)其他硬度超標(biāo)問(wèn)題,可以大致排除該試樣滲碳淬火硬化處理結(jié)束后試樣表面硬度存在的明顯超標(biāo)B6。

  綜上所述,可排除滲碳淬火處理不當(dāng)A3。

  磨齒工藝參數(shù)不合理分析:按照GB/T17879—1999對(duì)蝸桿齒面進(jìn)行侵蝕檢驗(yàn),觀察發(fā)現(xiàn)整個(gè)齒高方向,有約90%的區(qū)域呈白亮色,顯示二次淬火磨削燒傷特征,剩余10%齒面呈深灰色,顯示回火燒傷特征,如圖8所示。






  (1)針對(duì)磨齒時(shí)冷卻液異常的排查,通過(guò)查閱生產(chǎn)車(chē)間的工藝記錄,該機(jī)床工作正常,冷卻液正常,可排除磨齒時(shí)冷卻液異常B7。

  (2)針對(duì)磨齒時(shí)進(jìn)給量偏大的排查,通過(guò)查閱生產(chǎn)車(chē)間的工藝記錄,磨齒時(shí)單次進(jìn)給量不超過(guò)0.02 mm,將磨齒單次進(jìn)給量降低至0.01 mm后,裂紋變得極其細(xì)微,不能排除磨齒時(shí)進(jìn)給量偏大B8。

  (3)針對(duì)磨齒時(shí)砂輪轉(zhuǎn)速偏高的排查,通過(guò)查閱生產(chǎn)車(chē)間的工藝記錄,磨削加工時(shí)砂輪轉(zhuǎn)速為 1800m/min,將砂輪轉(zhuǎn)速降為1200m/min后,沒(méi)有出現(xiàn)肉眼可見(jiàn)的裂紋;不能排除磨齒時(shí)砂輪轉(zhuǎn)速偏高B9。

  (4)針對(duì)磨齒時(shí)砂輪選擇不當(dāng)?shù)呐挪椋鼡Q砂輪磨削后仍然出現(xiàn)裂紋,可以排除磨齒時(shí)砂輪選擇不當(dāng)B10。

  (5)針對(duì)齒根未加工圓角的排查,在齒根處加工圓角后進(jìn)行磨削仍然出現(xiàn)了裂紋,可以排除齒根未加工圓角B11。

  綜上所述,無(wú)法排除磨齒時(shí)進(jìn)給量偏大B8、砂輪轉(zhuǎn)速偏高B9的故障影響,進(jìn)而無(wú)法排除磨齒工藝參數(shù)不合理A4故障原因。

  故障定位:通過(guò)故障樹(shù)分析,蝸桿齒面裂紋原因?yàn)槟X工藝參數(shù)不合理A4,具體原因?yàn)槟X時(shí)進(jìn)給量偏大B8、砂輪轉(zhuǎn)速偏高B9。

  三、故障機(jī)理分析

  蝸桿的齒面是螺旋表面,磨齒時(shí)齒面直接受到砂輪磨粒面的旋滑刮擦、耕犁和切削。由于砂輪速度高,磨削砂輪的磨削過(guò)程發(fā)熱量大,磨削熱量不能很快散去,而是在極短時(shí)間內(nèi)傳到整個(gè)齒輪零件結(jié)構(gòu)體系中。零件在磨削加工時(shí)會(huì)產(chǎn)生淬火效應(yīng),零件被加工表面因磨削會(huì)產(chǎn)生大量的熱,使整個(gè)被磨削表面內(nèi)部金屬的奧氏體溫度會(huì)迅速升高,如果此時(shí)熱量不能被冷卻液迅速帶走,很容易在表面產(chǎn)生不同程度的燒傷。淬火效應(yīng)使零件組織中殘余的部分工件表層金屬組織重新開(kāi)始出現(xiàn)了奧氏體化,并可以通過(guò)再次磨削淬火重新成為馬氏體,陔馬氏體的組織應(yīng)力和磨削熱應(yīng)力的綜合應(yīng)力一旦超過(guò)了淬火后材料所允許承受的最大機(jī)械強(qiáng)度極限,便很可能容易產(chǎn)生磨削性裂紋。

  蝸桿采用17CrNiM06鋼材質(zhì),滲碳硬化后的表面碳含量可達(dá)0.96%,有極好的熱淬透性和熱淬硬性,在冷卻環(huán)境差溫升快溫度高的情況下,局部較易出現(xiàn)過(guò)熱。當(dāng)溫度超過(guò)滲碳后回火溫度但低于相變溫度時(shí),齒面發(fā)生不同程度的回火;當(dāng)瞬時(shí)溫度超過(guò)鋼的Acl點(diǎn)轉(zhuǎn)變溫度時(shí),隨后遇冷卻液迅速冷卻,便在表層形成二次淬火馬氏體組織,而表層下由于溫度梯度大,時(shí)間短,會(huì)形成高溫回火組織,表層與次表層之間形成拉應(yīng)力,當(dāng)表層薄而脆的二次淬火馬氏體承受不了時(shí),便產(chǎn)生裂紋。局部溫度越大,奧氏體轉(zhuǎn)變?yōu)轳R氏體,脆性變大,更容易繼續(xù)使裂紋變大。

  從磨削表面金相組織熱處理情況異常及工件表面硬度異常等各項(xiàng)檢測(cè)結(jié)果可知,輪齒表面發(fā)生了低溫氧化回火和高溫二次淬火。磨削后產(chǎn)生的裂紋也總是與高溫二次淬火以及工件表面氧化燒傷等熱處理現(xiàn)象同時(shí)出現(xiàn)。蝸桿在用高溫淬火處理或淬火加低溫回火處理后,其表面組織的正常及微觀組織情況一般看成是低溫氧化回火馬氏體層和高溫?zé)崽幚須堄鄪W氏體,表面應(yīng)力一般呈壓應(yīng)力狀態(tài)。當(dāng)蝸桿表面進(jìn)行磨削時(shí),金相基體組織結(jié)構(gòu)已由原來(lái)回火后的馬氏體結(jié)構(gòu)逐漸變成了高溫回火索氏體結(jié)構(gòu)或低溫回火的屈氏體,表面也會(huì)因此產(chǎn)生一些拉應(yīng)力,蝸桿表面組織變化越大,拉應(yīng)力就越大,應(yīng)力影響深度越大,蝸桿表面燒傷越嚴(yán)重。當(dāng)磨削表面發(fā)生回火和二次淬火后,雖然最外層表面奧氏體殘余應(yīng)力呈壓應(yīng)力狀態(tài),但表層非常薄,次表面索氏體或屈氏體殘余應(yīng)力呈拉應(yīng)力狀態(tài),表面奧氏體層與次表面索氏體或屈氏體層形成了兩個(gè)硬度差別較大的應(yīng)力梯度,從而較為容易在該處產(chǎn)生裂紋。

  四、改進(jìn)措施及驗(yàn)證情況

  改進(jìn)措施:對(duì)蝸桿工藝進(jìn)行相應(yīng)調(diào)整,熱處理工藝按硬度下限進(jìn)行控制,磨削參數(shù)按以下驗(yàn)證工藝參數(shù)進(jìn)行,具體如下:

  (1)蝸桿磨削加工前增加兩次230℃×20 h回火處理,控制蝸桿齒面硬度約為58~59 HRC;

  (2)觀察齒面噴丸情況,如噴丸不良可重新噴丸或手工打磨處理直至符合要求;

  (3)將蝸桿表面清理干凈后,對(duì)蝸桿齒面先進(jìn)行磁粉探傷,然后進(jìn)行著色探傷,并出具相應(yīng)探傷報(bào)告;

  (4)探傷合格后,以蝸桿齒根圓找正校正減小彎曲變形的影響,同時(shí)通過(guò)打表齒面校正減小齒面扭曲變形,再精車(chē)蝸桿兩端軸徑至規(guī)定尺寸;

  (5)磨削工藝參數(shù)調(diào)整,砂輪轉(zhuǎn)速控制在1 200 m/min 以下,采用SG磨料、粒度46、硬度H、陶瓷結(jié)合劑砂輪,單次進(jìn)給量控制在0.01mm。

  驗(yàn)證情況:對(duì)3件滲碳淬火后蝸桿進(jìn)行兩次230℃×20 h回火,首件按制定的措施磨削后,齒頂硬度HRc58~59,齒面著色探傷無(wú)裂紋,后續(xù)兩件加工后表面也未出現(xiàn)裂紋,質(zhì)量穩(wěn)定,證明調(diào)整后的蝸桿工藝措施有效,磨削過(guò)程中蝸桿齒面沒(méi)有裂紋產(chǎn)生,該問(wèn)題得到解決。

  五、結(jié)束語(yǔ)

  蝸桿磨削后表面回火的浸蝕檢驗(yàn)顯示蝸桿齒面有明顯的二次淬火磨削燒傷特征和回火燒傷特征,可判定為磨削工藝不當(dāng)造成的齒面裂紋。通過(guò)降低磨削砂輪轉(zhuǎn)速、減少砂輪磨削進(jìn)給量、優(yōu)選砂輪材質(zhì)等方法,減少蝸桿齒面磨削加工時(shí)產(chǎn)生的熱,避免了蝸桿磨削表面發(fā)生二次淬火和回火而產(chǎn)生裂紋,試驗(yàn)驗(yàn)證措施有效。

  對(duì)于蝸桿齒面裂紋這種涉及材料選用、設(shè)計(jì)、熱處理及加工等多個(gè)領(lǐng)域的復(fù)雜問(wèn)題。采用故障樹(shù)分析方法,通過(guò)故障樹(shù)建立、故障原因排查、故障定位、故障機(jī)理分析、故障復(fù)現(xiàn)及改進(jìn)措施驗(yàn)證,找到了該批次蝸桿齒面裂紋的原因,并通過(guò)齒面硬度控制及磨削參數(shù)優(yōu)化等措施解決了該問(wèn)題,為通過(guò)故障樹(shù)分析方法解決復(fù)雜系統(tǒng)問(wèn)題提供了思路和方法。

  參考文獻(xiàn)略.

[ 技術(shù)中心搜索 ]  [ ]  [ 告訴好友 ]  [ 打印本文 ]  [ 關(guān)閉窗口 ]  [ 返回頂部 ]
主站蜘蛛池模板: 午夜欧美精品久久久久久久_欧美XXXX黑人又粗又长_久久伊人热_久久综合国产_亚州精品中文_国产精品自拍区_九色最新网治_中文字幕日产乱码一二三区 | 开心色怡人综合网站_久久久久国产精品嫩草影院_狂野的爱在线观看_国产良家自拍_无套内射极品少妇chinese_欧美激情无码视频一二三_久久综合久中文字幕青草_性xxxx欧美 | 日韩精品不卡一区二区_久久久久久久久久久免费_久久91亚洲精品久久91综合_免费高清国产_久久免费福利_日本一区二区三区免费_无码人妻丰满熟妇啪啪7774_亚洲一区二区三区香蕉 高清不卡免费视频_猛烈顶弄H禁欲老师H春潮视频_国产老肥熟精品大全_亚洲欧美成人a毛片_亚洲精品在_第一区免费在线观看_免费国产自久久久久三四区久久_亚洲男人的天堂网 | 总裁和秘书办公室激情h_欧美一级特黄a大片_综合久久久久久久久久_男女免费观看在线爽爽爽视频_一二三四在线播放免费观看中文版视频_www.在线观看视频_久草视频免费在线观看_Y111111少妇影院无码 | 一区视频在线免费观看_久久天天躁夜夜躁狠狠_亚洲精品一级_成人性生交大片看1_xxx国产精品视频xxx软件_免费人妻无码不卡中文字幕系列_97超碰免费人人看人人_亚洲午夜一二三区视频 | 日本二区久久_午夜精品人妻无码一区二区三区_999精品嫩草久久久久久99_天堂资源中文WWW_久久久久性色Av毛片特级_久久国产一片免费观看_黄片一级毛片_久久97国产超碰青草 | 一级黄色片免费_日韩高清在线播放_www.com久久久_XXX国产熟妇HD_成人精品自拍_亚洲欧洲免费视频_精品成人国产_一级全黄少妇性色生活免费看 | 国产综合亚洲精品一区二_久久天天躁夜夜躁狠狠躁2024_亚洲AV无码成人黄网站在线观看_亚洲精品一区人人爽_国产精品国内免费一区二区三区_日本一本区_韩国av在线播放_欧美人与动欧交视频 | 狠狠干夜夜草_www.俺去也.com_亚洲素人一区二区_国产精品一区二区久久精品_四虎影视国产在线视频_日韩在线视频观看_99精品国产高清一区二区三区香蕉_久久97久久97精品免视看 | 亚洲视频一区二区_久久久精品在线观看_国内精品伊人久久久久7777_www.麻豆com_日本免费一区二区三曲_亚洲成在线_中文字幕第一区第二区_久久人妖 | 日韩视频三区_色天天爱天天狠天天透_99精品成人_在线观看欧美一级_四虎影院观看视频在线观看_91伦理在线_亚洲AV无码久久_91最新 | 久久免费久久_亚洲va欧美va国产va天堂影院_国产毛片av在线_99久久久无码国产精品不卡_黄色视屏免费在线观看_亚洲大乳大丰满中文字幕_国产精品久久久久久久久鸭_综合久久网站 | 亚洲AV无码专区国产乱码京东传媒_色一情一乱一乱一区91Av_av免费在线观看网址_中文字幕精品—区二区_AAA级黄色视频_日本视频一二三区_强行糟蹋人妻HD中文_精品一区2区三区 | 国产91片_国产一级免费在线视频_国产女人精品视频_毛片1级_一级在线看_久久久麻豆_国产精成人品91_亚洲黄色av | 六月激情久久_18毛片_国产精品国产三级国产aⅴ_成人性生交大片免费看r链接_国产成人av在线婷婷不卡九色_高潮喷水在线观看_一区二区伊人久久大杳蕉_在线观看一区二区三区四区 | 亚洲色图在线播放_国产精品久久国产精品99gif_蜜桃久久久aaaa成人网一区_日本黄色高清视频网站_天天干天天澡_国产精品一区二区免费在线观看_九九有精品_国产高清不卡二三区 | 一级黄色aaa_国产免费午夜a无码v视频_精品免费在线观看_中文在线无码高潮潮喷_97人人在线_国产成人亚洲合集青青草原精品_欧美成人性色_久久99国产视频 | 俺也去俺来也www色官网_国产精品久久久久激情影院_小荡货好紧好爽奶头大视频_亚洲免费精品一区_欧美群妇大交乱视_国产一区视频播放_一区二区三区四区欧美日韩_亚洲欧美日韩系列中文字幕 | 久在草视频_乱码一区二区_飘雪在线高清观看视频动漫_日本高清视频免费在线观看_久久亚洲一区二区三区四区_亚洲欧洲av在线_精品国产AV无码一区二区三区_免费黄色在线观看视频 | 亚洲成色网_久国产视频_最新亚洲国产_黄色av看视_国产午夜久久久_天天躁日日躁狠狠躁a∨麻豆_午夜无码片在线观看影院Y_午夜视频一区 | 人间精品视频在线播放_av免费网站大全_国产精品久久久久久久久久久杏吧_男人和女人做爽爽视频_精品无人乱码一区二区三区_久久精品国产亚洲av香蕉_亚洲男人的天堂视频_国产欧美一区二区精品老汉影院 | 国产精品成人影院_久久精品国产99久久香蕉_久久久黄色_欧美福利精品_日韩中文字幕在线免费观看_久久夜夜躁躁精品_一级毛片不卡顿_国产欧美久久久久爽精品 | 爱视频福利_深夜在线免费观看_国内精品久久久久久久影视蜜臀_91免费精品视频_欧美黄色一区二区三区_亚洲文字幕_在线观看美女av_国产黄在线 | 在线看片无码永久免费视频_第一区第二区在线_韩国理伦三级做爰在线播放_日本三级香港三级人妇久久_蝌蚪久久窝_国厂毛片_亚洲一级黄色片子_久久精品丝袜高跟鞋 | 丁香花开心四播房麻豆_婷婷综合久久狠狠色_日韩一级免费一区_天干天干天啪啪夜爽爽色_国产欧美欧美成人亚洲欧美激情_日韩成年人视频在线_亚洲视频日韩_免费A级毛片无码A∨蜜芽按摩 | 国产精品18久久久久久麻辣_黄色片免费在线看_亚洲一区二区三区波多野结衣_国产一区二区三区导航_曰本性l交片视频视频_国产在线视频xxx_亚洲乱码国产乱码精品精_91精品啪在线观看国产动漫 | 日本视频免费观看_国产av一区二区三区天堂综合网_精品人妻一区二区三区浪潮在线_中国熟妇人妻xxxxxhd_亚洲黄色影片_亚洲精品av无码重口另类_av福利一区_av中文字幕无码免费看 | 成人在线观看中文字幕_91成人国产_免费观看a视频_国产精品一区二区三区在线看_国产一级免费av_yellow网站免费观看_国产精品美女高潮无套久久_亚欧美色 | 亚洲AV无码兔费综合_欧美第一夜_成人av影视在线_超色视频在线观看_日韩无码一区中文_自拍亚洲综合_亚洲精品一区二区三区精华液_国产裸体永久免费视频网站 亚洲精品综合_足疗店女技师按摩毛片_亚洲精品久久嫩草网站秘色_国产亚洲一区精品_这题超纲了动漫免费观看_国产免费av高清在线_波多野结衣1区2区3区_久久精品小短片 | 午夜影视av_亚洲欧洲精品成人久久曰_亚洲香蕉av_欧美熟妇无码成a人片_欧美日韩一二区_最近中文字幕MV在线资源_一区二区三区四区国产精品视频_日韩美女一级 | se69色成人网wwwsex_午夜av免费_亚洲高清av_久久久久免费毛A片免费_四虎影院永久_男人一边吃奶一边弄下边好爽_国产91对白刺激露脸在线观看_欧产日产国产精品精品 | 久久www免费人成看片高清_亚洲五码久久_免费黄色影视_91成人免费网站_成人免费午夜_二个人看的毛片_在线成人免费视频_一区中文字幕在线观看 | 免费岛国片_人妻中文乱码在线网站_蜜臀av国内精品久久久_69国产精品视频免费观看_成人久久免费网站_欧美性色黄大片WWW喷水_亚洲精品国产高清_无码专区亚洲制服丝袜 | 超碰97人人人人人蜜桃_日韩不卡在线观看_国产又粗又猛又黄又爽的视频_男人亚洲天堂网_日本少妇xlxxx_午夜AV免费播放不卡三区_少妇做受xxxxⅹ高潮片_无码人妻精品一区二区三区欧美 | 国产00高中生在线无套进入_免费A级毛片18禁网站_91超级碰_欧美69视频在线观看_欧美日韩一区二区视频在线观看_亚洲自拍偷拍免费视频_欧美精品播放_国产一区二区三区麻豆 | a级特黄毛片_日韩毛片一区二区三区免费播放_在线导航福利_国产精品国产免费_国产一级做a爱免费视频_国产精品视频一二三区_99热一区_999久久久久久久久久久 | 色妹子一区二区_成人在线观看网站_国产自偷在线拍精品热乐播AV_爆操极品尤物_欧美精品久久久久a片一二三区_九色视频91_jizzjizz日本护士_国产综合久久久久久鬼色 | 精品午夜久久_色惰日本视频网站_夜色综合网_亚洲中文有码字幕青青_98成人网_亚洲精选av_国产一区影视_免费观看电视在线高清视频大全 | 性欧美videosex18嫩_久久综合久久网_日韩成人视屏_国内精品51视频在线观看_91丨九色_中文字幕av在线播放_国产成人一区二区三区免费_6699嫩草久久久精品影院竹菊 | 国产综合免费视频_在线色网址_国产一区二_久久久久亚洲国产_国产精品我不卡_中文字幕无线码免费人妻_伊人av超碰久久久麻豆_日日拍夜夜 | 日本精品一区二区三区高清_欧美成人中文字幕_日日摸夜夜骑_少妇一级淫片免费_国产男女无遮挡猛进猛出_国产综合av_国产成人精品自拍_成人性色生活片免费看爆迷你毛片 |
